風淋室內氣壓標準及氣閘吹淋室氣壓分級和相應的控制

風淋室內氣壓標準及氣閘吹淋室氣壓分級和相應的控制

風淋室內氣壓標準及氣閘吹淋室氣壓分級和相應的控制主要是根據歐盟標準和ISO14644-1標準提出的級別。

下為ISO14644-1標準和老聯邦209E標準的比較（聯邦209E已作廢）。有關生物隔離用潔凈室設計的主要內容規定了懸浮粒子的最大極限和壓力梯度概念以便達到規定的潔凈度級別（污染最小的區域與其它區域相比應是正壓）。

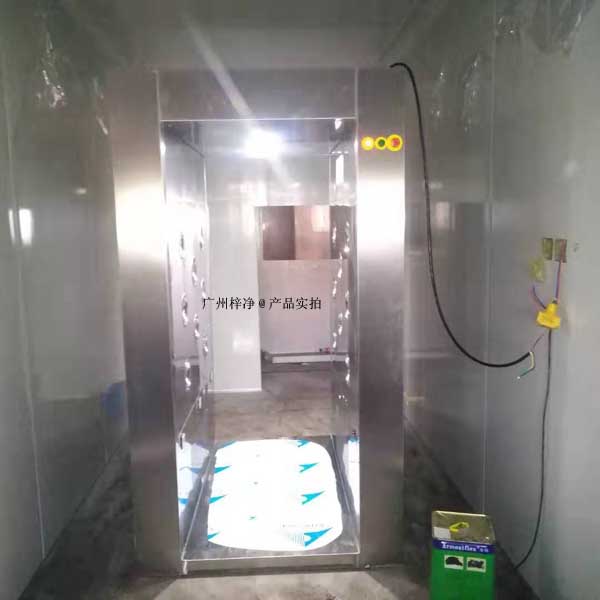

風淋室及氣閘吹淋室介紹:

風淋室/貨淋室系列產品是一種通用性較強的局部?jī)艋O(shè)備，安裝于潔凈室與非潔凈室之間。當人與貨物要進入潔凈區時需經風淋室吹淋，其吹出的潔凈空氣可去除人與貨物所攜帶的塵埃，能有效的阻斷或減少塵源進入潔凈區。風淋室/貨淋室的前后兩道門為電子互鎖，又可起到氣閘的作用，阻止未凈化的空氣進入潔凈區域。

我司生產的高智能語音風淋室?guī)в姓Z(yǔ)音提示系統，人在吹淋時由自動語音系統提示讓人有次序的完成整個吹淋除塵過程，人性化語音提示給人一種親切感覺，并達到有效的凈化效果，經過高效過濾器后的高速潔凈氣流由可旋轉噴射至人/貨上，有效而迅速的清除人/貨從非潔風淋室凈區所夾帶的塵埃粒子。

風淋室和風淋通道標準配置功能及特點：

1、采用全自動控制運行，雙門電子互鎖，感應自動吹淋，吹淋時雙門鎖閉。

2、冷板噴塑系列，采用多層酸洗技術，靜電無塵噴塑處理。

3、采用不銹鋼拉手、加厚不銹鋼底板、不銹鋼噴嘴作為基本配置。

4、采用數顯吹淋時間，風淋時間為0~99s可調，并顯示已風淋時間。

5. 采用新型設計理念設計的送風吹淋系統風速可達到25m/s~32m/s的超強風速，確保進入潔凈室的人員及貨物達到徹底除塵的完美效果。

風淋室室內氣壓標準:

氣流和氣壓的邊界條件嚴重地影響著有效的隔離措施的性能，必須使鄰近房間來的氣流反向進入隔離區。高潛在散發生產發菌體的區域,其氣壓應低于包括公用和非控區在內的潛在污染區的氣壓。

另一方面，GMP條例對藥品生產設施提出了要求，特別是規定了懸浮粒子的更大極限和壓力梯度概念以便達到規定的潔凈度級別（污染最小的區域與其它區域相比應是正壓）。

如前所述，生物污染概念與懸浮粒子污染的控制是相互矛盾的。

滿足EEC-GMP要求和隔離要求的一種途徑就是設風淋室作為生物密閉潔凈區和非生物密閉不列級區之間的關鍵隔離屏障。

與生物隔離潔凈室相同潔凈度級別的風淋門應保持正壓，即對生物隔離潔凈室和非生物污染不列級區而言都要保持正壓：在前幾章上中早已提到，并在EEC-GMP中也作了規定。

此種解決方案能保證做到防止污染，防止相鄰房間之間的交叉污染，相鄰房間塵埃也不會侵入風淋室。這個概念，稱作氣泡氣閘室，在ASHRAE（美國暖通空調工程師協會）手冊3中。

標準風淋室的氣壓等級應符合NIH附錄G和K和歐洲標準EN1620提出的定義，即具有二道門的通道通風重生物隔離區：即通道內有兩套自關閉門，從走廊或其它相鄰區域通向?qū)嶒?yàn)室或生產操作間。更衣室（可選空風淋浴室的）也包括在過道設施內。

有文獻指出，與相鄰的非生物隔離區相比，生物隔離區應始終保持負壓，因此氣閘門同時誤開時，就只有氣流從非生物隔離區流入生物隔離區，要按非正壓潔凈區的要求，采取封閉措施防止吊頂和地坪的泄露。

提出的各種概念徑直地表示在下列圖表中，通過圖表可以了解在不同狀態下室內壓力工況的比較，一張圖表表示列級潔凈室的壓力工況，第二張圖表為生物隔離不列級室的壓力工況，而第三張圖表則是生物隔離列級潔凈室的壓力工況。

氣閘吹淋室氣壓分級和相應的控制:

氣閘室內應采用高速通風，以便縮短氣閘室門的開啟時間，以免在氣閘室內一重門開啟時受到相鄰房間的交叉污染。

按下式計算氣閘室的啟閉時間詳情參考風淋室產品介紹:

其中:

G = 粒子產生的數量：粒/分鐘

V = 房間容積：m3

R = 換氣次數：次/分鐘

T = 時間：分鐘

C0 = 初始濃度：粒/m3

C = 終了濃度：粒/m3

該公式給出二個數據:

1）自凈時間（一定懸浮粒子濃度通過設施而達到另一種更潔凈狀態所需的時間）

2）自凈時間全部完成后，穩定狀態下房間的潔凈等級。

因?yàn)檫M(jìn)風已經HEPA過濾，故對其所含的粒子濃度可忽略不計。初始濃度多半要考慮氣閘室附近不列級房間的潔凈度。

通過10次換氣，使污染減少90%的氣閘室計算自凈時間約為15分鐘，而采用60次換氣時計算自凈時間為3分鐘。所以對ISO7級（10000級）的潔凈室來說，換氣次數為25-30次即已足夠，不需要采用氣閘室60次的換氣。

鑒于高效空氣過濾器會被逐漸堵塞，故必須對HEPA高效過濾器進風、排風作風速變動補償，進行再平衡。如果室內壓力超過設定范圍，附有一級（應急）和二級（緊急）警報裝置的氣壓監控系統發出警報。

靜態控制是非常穩定的，室內的氣壓不因風量的變動而擾動。

動態壓力控制可引起風量和相關室內氣壓的擾動，因它依靠排風管上的自動閥門控制室內氣壓。自動閥門和相關控制環的規格不匹配就會引起排風量的變化，隨之，氣壓高低也就不穩定。

結論:

對類似于生物隔離潔凈室的非常封閉的房間來說，風淋室室內氣壓標準及氣閘吹淋室氣壓分級和相應的控制使壓力控制是一個特殊問題。進風量與排風量的差異微小，因此，控制誤差意味著風量的變動，對室內的氣壓產生極大的影響。解決的方案就是預設定靜壓控制，即調試時，以手工方式平衡閥門達到調整壓力的目的，一旦壓力調整適當，就應鎖定位置。
